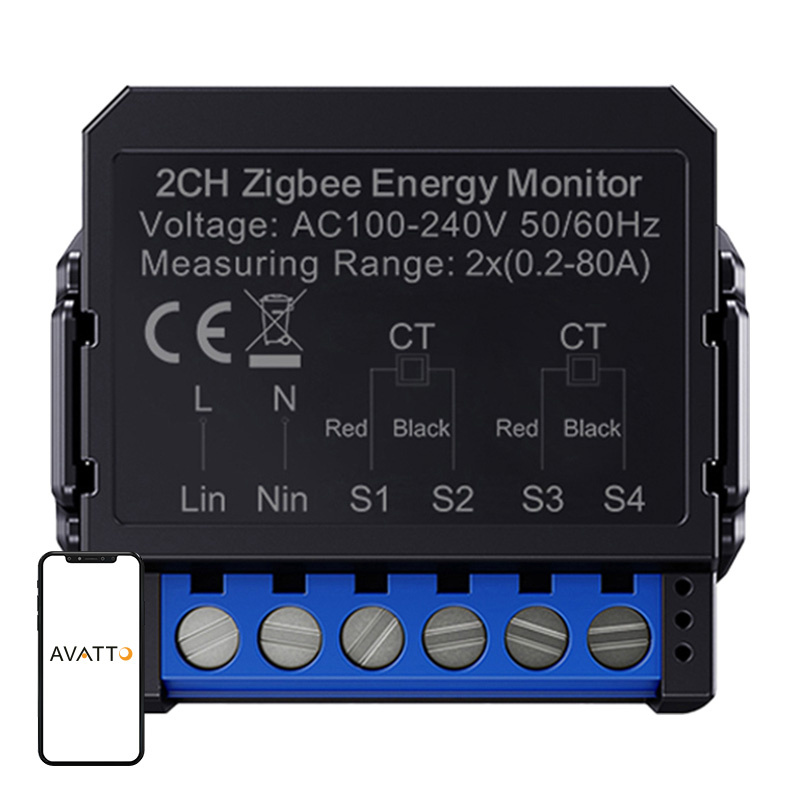

Contor de energie monofazat Zigbee Avatto ZWPM16-2, 2 canale, 2 clești CT incluși, bidirecțional, 0,2–80 A, pentru fotovoltaice, Tuya

Avatto ZWPM16-2 combină două lucruri pe care nu le găsești împreună la modelele vecine: două canale de măsurare bidirecțională și comunicare Zigbee 3.0. E contorul potrivit dacă ai panouri fotovoltaice și o casă deja construită pe un gateway Zigbee Tuya, cu senzori și relee pe aceeași rețea.

Două puncte de măsură pe aceeași fază

Cu un singur clește vezi doar ce trece printr-un cablu. Cu cei doi clești din cutie, câte unul pe canal, pui un senzor pe alimentarea din rețea și unul pe ieșirea invertorului. Diferența dintre ele îți spune cât din energia produsă rămâne în casă. Fără fotovoltaice, canalele pot urmări două circuite mari, de exemplu boilerul și plita.

Import și export, separat

Contorul deosebește energia luată din rețea de cea trimisă înapoi: cu un clește pe alimentarea generală vezi separat importul și exportul. Datele apar în Tuya / Smart Life pe zile, luni și ani, iar în timp real vezi tensiunea, curentul și puterea. Pentru citiri corecte, pe cablu trebuie să circule cel puțin 10 W.

Alerte când ceva consumă anormal

• prag maxim, ca să afli când pornesc simultan prea mulți consumatori;
• prag minim, util să observi o producție solară căzută;
• limită de standby, pentru aparatele care consumă și când par oprite.

Montaj

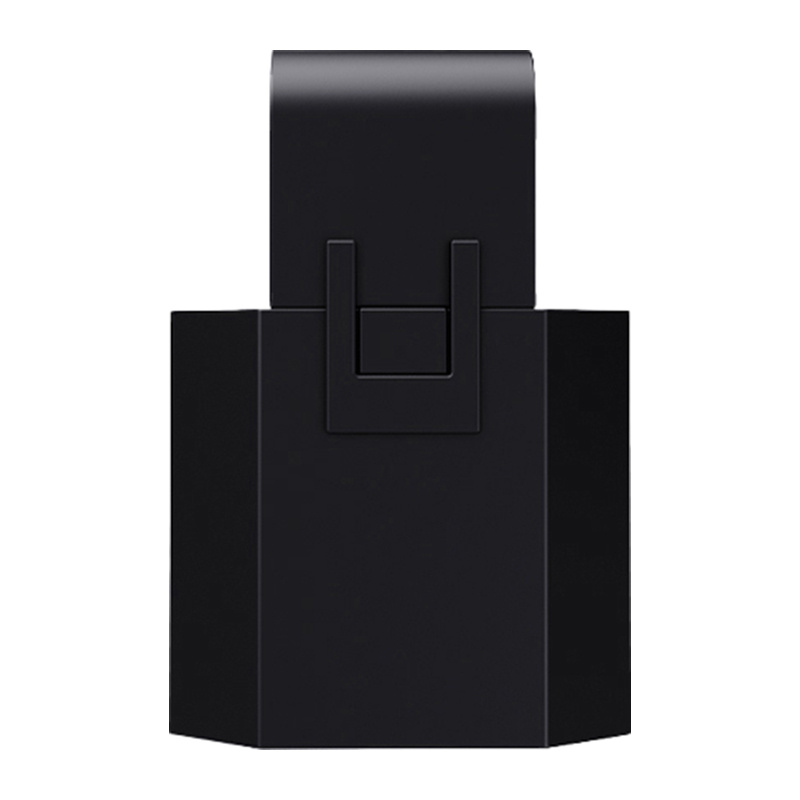

Modulul are 38,8 × 38,5 mm și lucrează între -10 și 50 °C. Se alimentează la 100–240 V, cu fază și nul, iar senzorii CT se deschid și se prind pe conductoare. Pentru că intervii în tablou, oprește alimentarea generală înainte și lasă montajul pe mâna unui electrician.

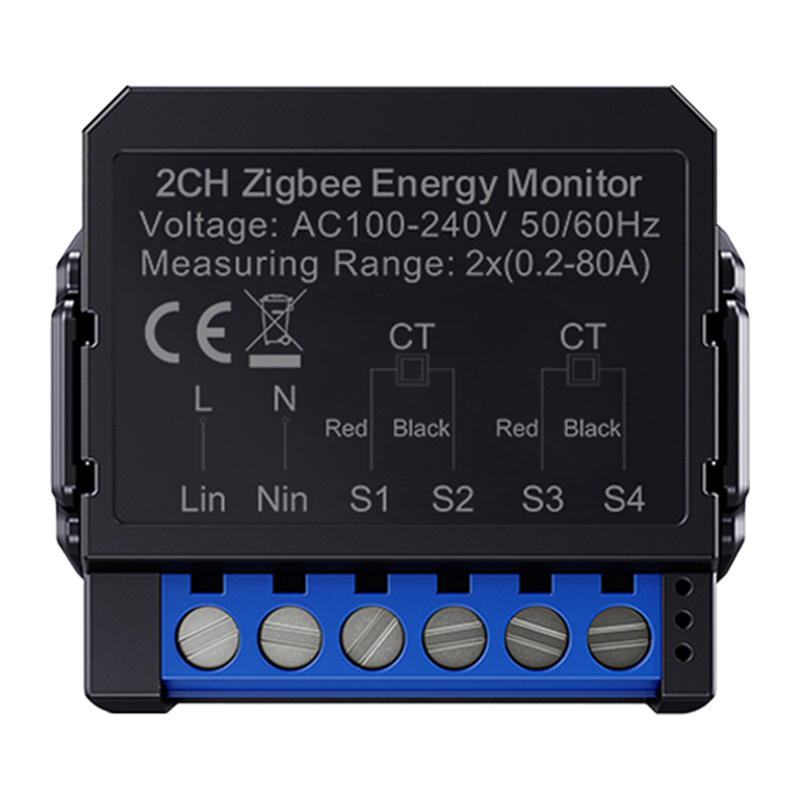

Pe carcasă, Lin și Nin sunt pentru alimentare, S1–S2 pentru primul clește și S3–S4 pentru al doilea (roșu în S1 și S3, negru în S2 și S4). Fiecare clește cuprinde doar faza; dacă puterea apare cu semn inversat, cleștele se întoarce pe cablu.

Pașii, pe scurt:

1. Oprești siguranța generală și verifici că nu mai e tensiune în tablou.
2. Fixezi modulul în tablou și legi faza la Lin și nulul la Nin.
3. Legi firele cleștilor: primul la S1 (roșu) și S2 (negru), al doilea la S3 (roșu) și S4 (negru).
4. Închizi un clește pe faza alimentării generale și celălalt pe faza invertorului sau a circuitului urmărit.
5. Repui tabloul sub tensiune, pui gateway-ul în modul de adăugare și împerechezi contorul din Smart Life.
6. Verifici direcția: într-o zi cu soare și consum mic în casă, cleștele de pe rețea trebuie să arate export; dacă arată consum, îl întorci.

Fotovoltaice: ce afli din cele două canale

• Autoconsum: producția invertorului minus energia exportată, adică cât din energia solară folosești direct.
• Consumul real al casei: energia importată plus autoconsumul.
• Exportul pe zi și pe lună, de comparat cu factura de prosumator.

În Home Assistant, prin Zigbee2MQTT, puterea de pe canalul invertorului poate declanșa automatizări: de exemplu pornești boilerul printr-un releu Zigbee când producția trece de un anumit prag.

Exemple de folosire

• Prosumator monofazat: un clește pe rețea, celălalt pe invertor.
• Pompa de căldură față de restul casei: alimentarea generală pe un canal, pompa pe celălalt.
• Boilerul și plita: cele mai mari două circuite, urmărite separat.
• Încărcarea mașinii electrice: kWh pe încărcare, separat de casă.
• Locuință și anexă din același tablou, ca să împarți costul.
• Alertă la producție căzută, cu pragul minim pe canalul invertorului.

Date tehnice, pe înțeles

• 2 × 0,2–80 A: fiecare canal acoperă până la aproximativ 18,4 kW la 230 V, suficient pentru alimentarea generală și pentru un invertor monofazat.
• Zigbee 3.0 prin gateway Tuya; contorul alimentat permanent la rețea nu are baterii de schimbat.
• Prag de citire de aproximativ 10 W pe cablu; sub el valorile nu sunt exacte.
• -10 … 50 °C: pentru tablouri de interior.

În Zigbee2MQTT (model ZWPM16-2) apar, pe fiecare canal, tensiunea, curentul, puterea, energia și energia pe zi, deci contorul poate fi folosit și în Home Assistant.

Înainte să cumperi

• Necesită gateway Zigbee; vezi modelele din hub-uri și gateway-uri, de exemplu Avatto GW60.
• Fără gateway, varianta pe WiFi, tot cu două canale, este Avatto WPM16-2.
• Dacă îți ajunge un singur punct de măsură, ZWPM16-1 e mai simplu.

Întrebări frecvente

Câți clești sunt în cutie?

Doi, câte unul pentru fiecare canal. Varianta cu un singur clește, ZWPM16-1, măsoară doar consumul.

Merge la o casă trifazată?

Nu, e gândit pentru instalații monofazate.

Îl pot folosi fără panouri solare?

Da. Pui câte un senzor CT pe două circuite diferite și compari consumul lor în aplicație.

Ce fac dacă exportul apare drept consum?

Întorci cleștele de pe alimentarea generală. Sensul în care e prins contează la măsurarea în ambele sensuri.

Merge cu Home Assistant?

Da, prin Zigbee2MQTT, unde apare ca AVATTO ZWPM16-2, cu valorile pe fiecare canal.

Pot avea varianta fără gateway?

Da, WPM16-2 are tot două canale și doi clești, dar se conectează direct la WiFi.
