Contor de energie trifazat Zigbee Nous D4Z, 120 A, șină DIN, transformatoare de curent cu miez deschis, măsurare pe fiecare fază
Contor inteligent de energie trifazat pe șina DIN, de un singur modul, care îți arată pe fiecare fază puterea, tensiunea, curentul și energia consumată. Curentul, până la 120 A, se citește prin transformatoare cu miez deschis, prinse pe cabluri fără să le tai. Comunică prin Zigbee 3.0, deci necesită gateway, și se vede în NOUS Smart Home sau Home Assistant.
- Cod produs: D4Z
- Categorie: Dispozitive pentru tablouri electrice
Descriere
Nous D4Z este un contor de energie trifazat Zigbee pentru tabloul electric, care măsoară separat consumul pe fiecare din cele trei faze, până la 120 A. Ocupă doar 18 mm pe șina DIN și nu comută nimic: rolul lui e să-ți arate unde se duce energia din casă sau din spațiul comercial.
Ce măsoară pe fiecare fază
Pentru fazele L1, L2 și L3 primești puterea instantanee, tensiunea, curentul și factorul de putere, plus energia cumulată în kWh și frecvența rețelei. Cu aceste date:
- vezi dacă o fază e mult mai încărcată decât celelalte și muți un consumator mare;
- urmărești consumul total al casei zi de zi, nu doar la citirea contorului;
- în Home Assistant, pornești o automatizare când puterea totală trece de un prag.
Transformatoarele cu miez deschis

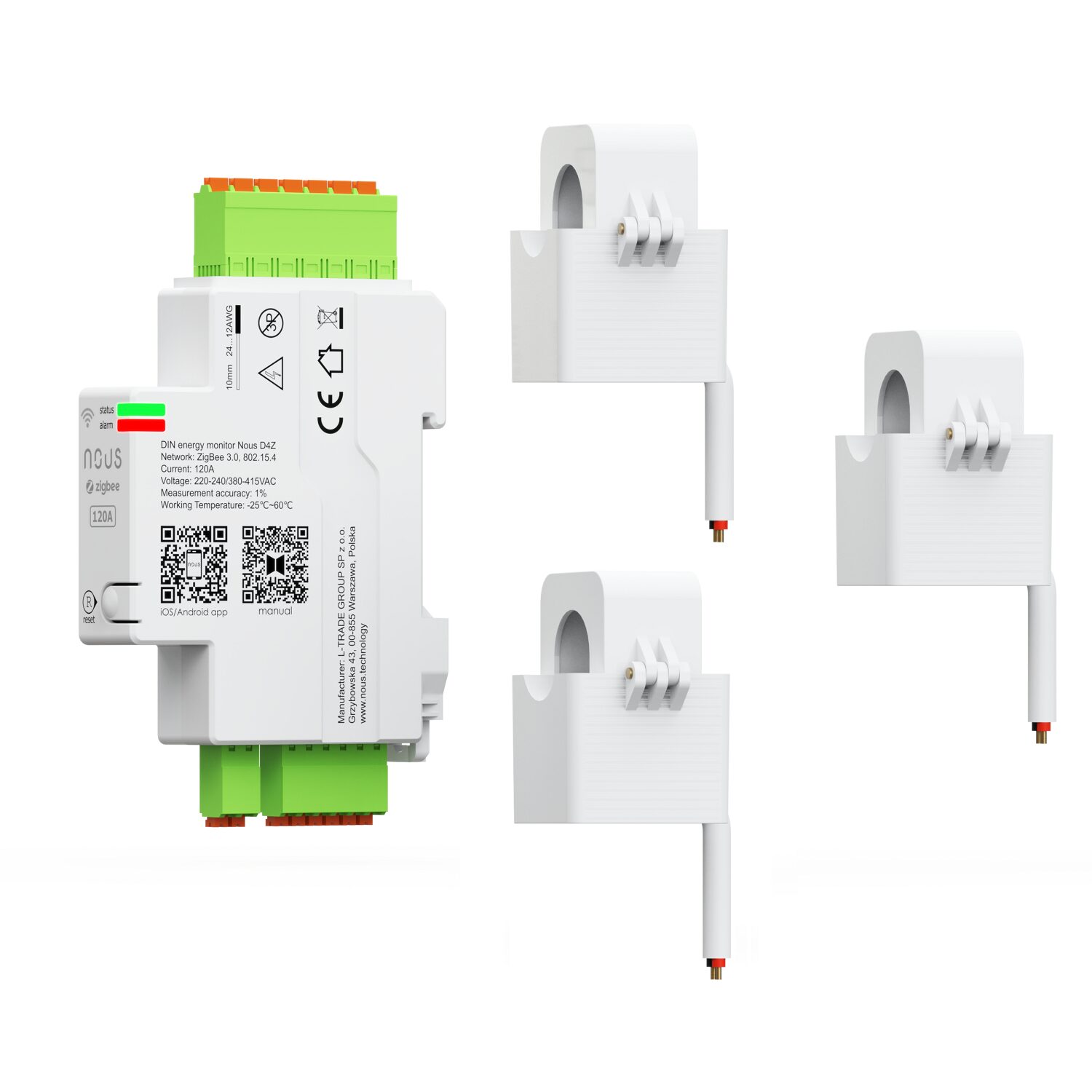

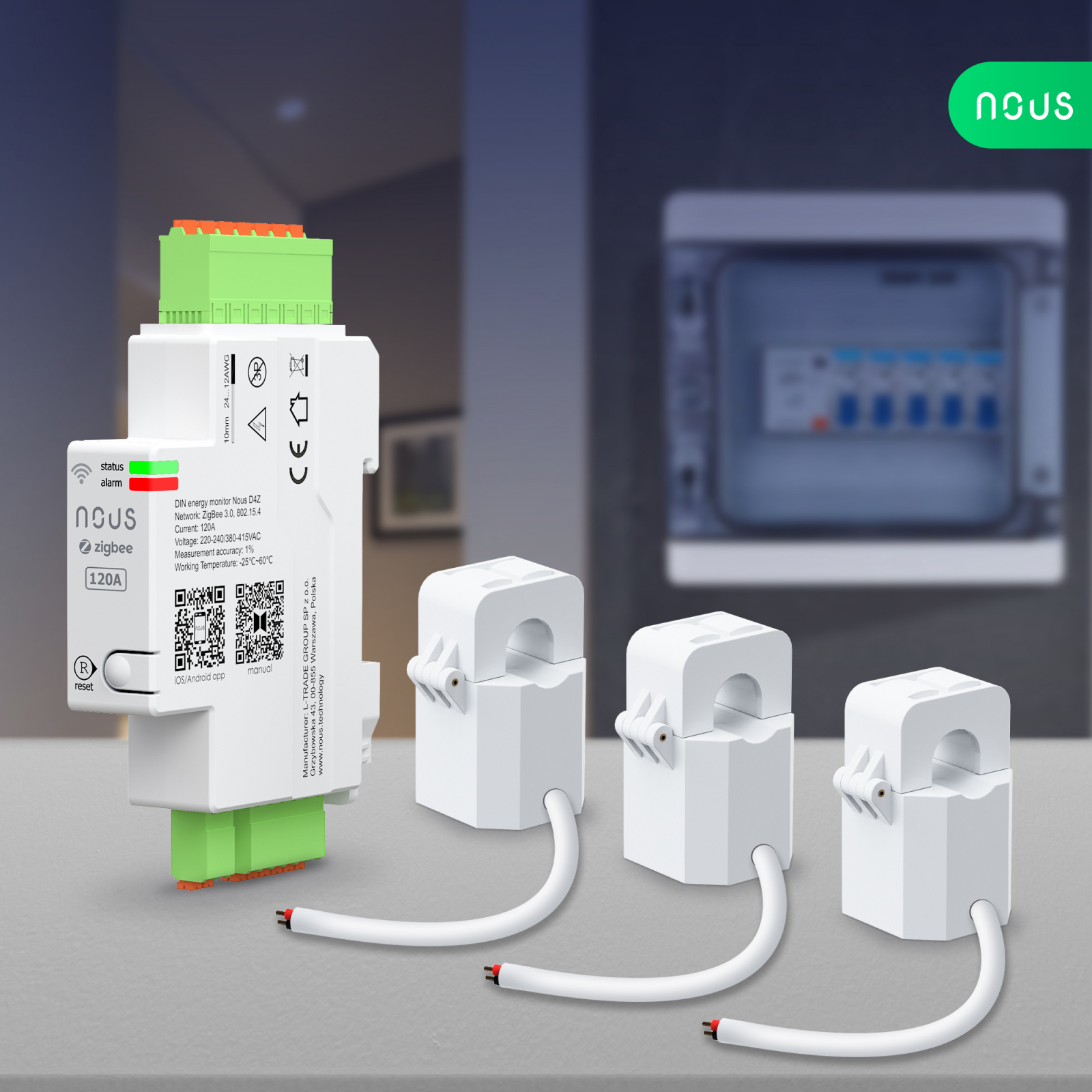

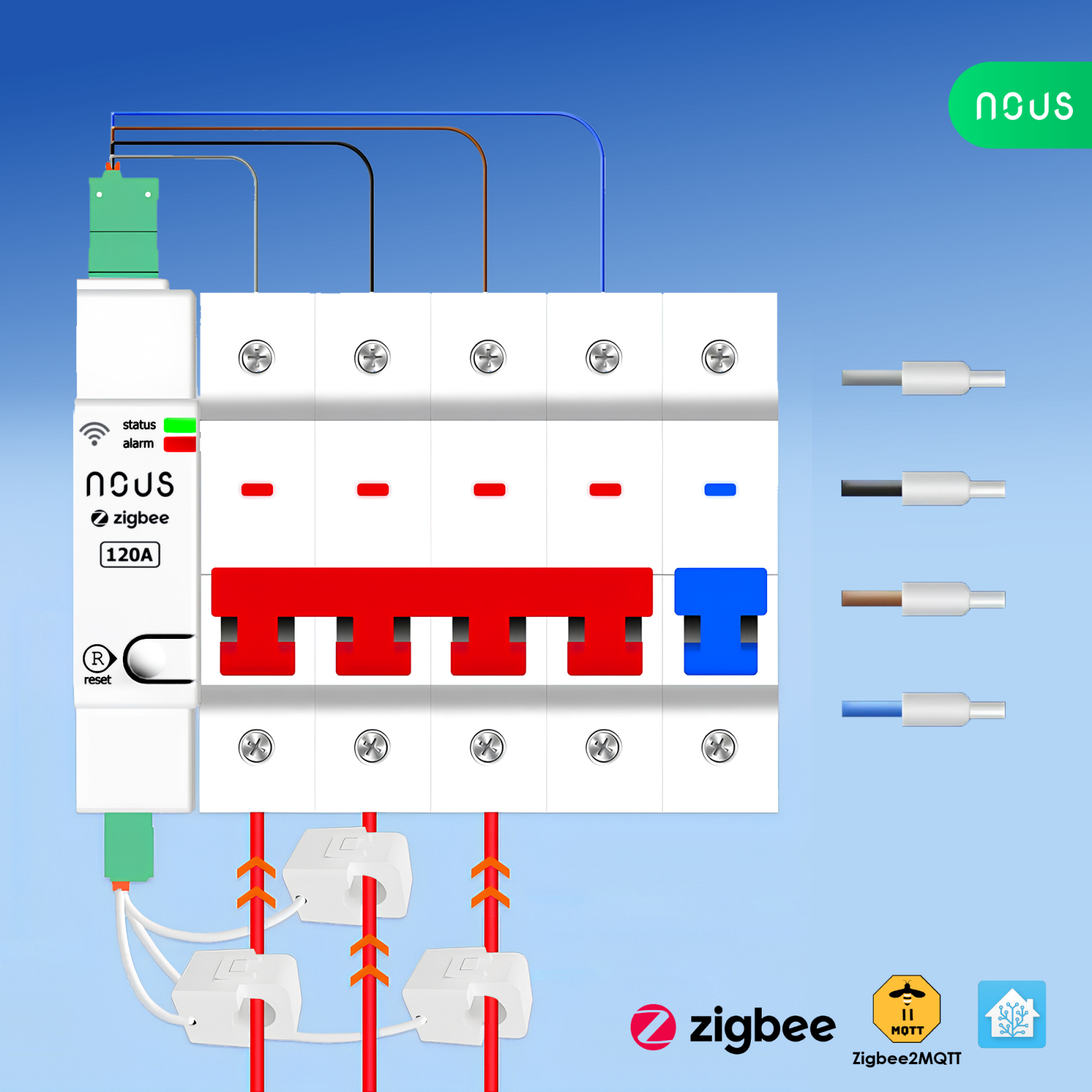

Curentul se citește prin trei transformatoare care se deschid și se închid în jurul cablului de fază, fără să desfaci conductorul. Fiecare se pune pe faza corespunzătoare intrării lui. Producătorul recomandă ca firul să stea lipit de corpul transformatorului, pentru o măsurare corectă. Tensiunea se ia direct de pe faze și nul, deci aparatul are nevoie de nul.
Gateway, aplicație și Home Assistant

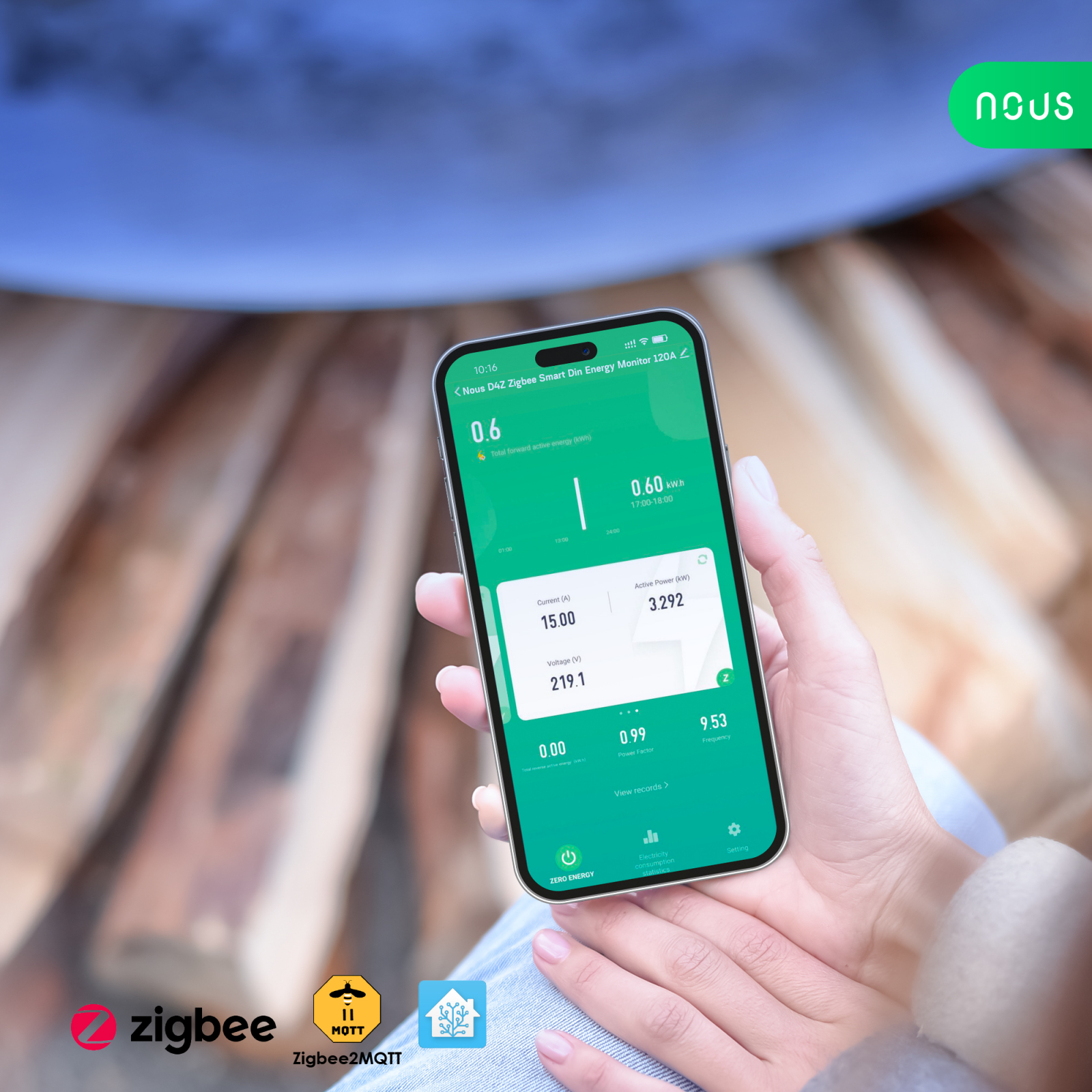

D4Z se conectează la un gateway Zigbee compatibil Tuya, de exemplu Nous E1, și se urmărește din aplicația NOUS Smart Home, cu acces și din Alexa sau Google Home. Pentru Home Assistant îl poți împerechea cu Zigbee2MQTT, care îl recunoaște ca „smart energy monitor for 3P+N system” și expune toate măsurătorile pe fază.

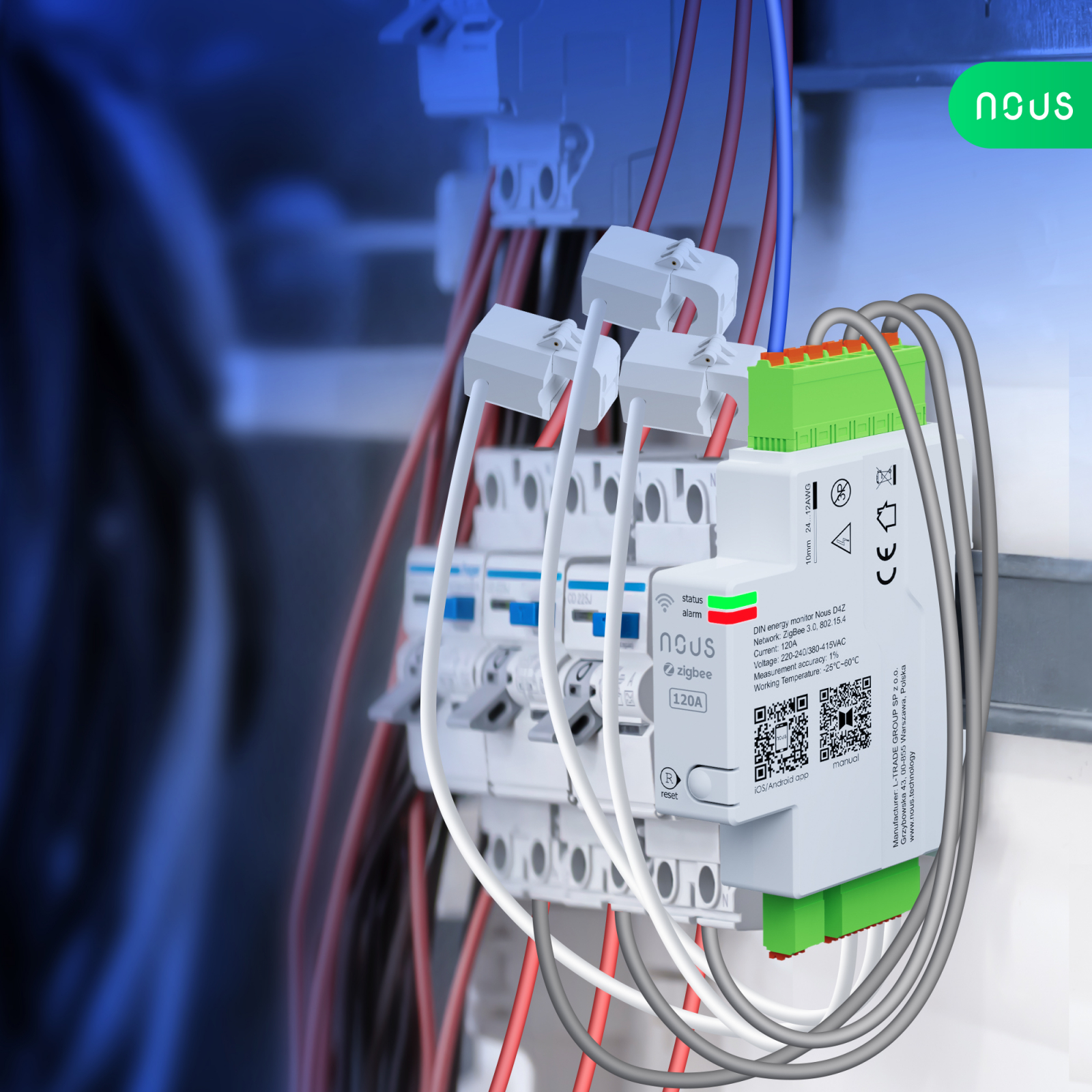

Montajul în tablou, la intrarea în instalație, se face numai cu alimentarea oprită, de un electrician autorizat. Carcasa e din PC/ABS ignifug, IP20, pentru interior.
Înainte să cumperi
- Necesită gateway Zigbee 3.0; fără el nu trimite date.
- Nu ține locul contorului de la furnizor: îl pui după el, doar ca să urmărești consumul.
- Dacă vrei un contor trifazat pe WiFi sau LAN, fără gateway, alege Shelly Pro 3EM 120 A. Pentru comanda unui circuit cu măsurare ai Nous D5Z Pro.
Întrebări frecvente
Pot opri un consumator cu D4Z?
Nu. D4Z doar măsoară. Pentru comutare îți trebuie un releu sau un întrerupător smart pe șină DIN.
Măsoară și energia injectată de panourile fotovoltaice?
Producătorul descrie doar sensul pozitiv al fluxului de energie. Zigbee2MQTT afișează și energia produsă pe fiecare fază, dar producătorul nu precizează dacă aplicația NOUS o arată.
E nevoie să tai cablurile?
Nu pentru curent: transformatoarele se prind în jurul cablurilor. Pentru tensiune, aparatul se leagă la faze și nul.
Ce alte contoare și dispozitive de tablou aveți?
Sunt grupate în categoria dispozitive pentru tablouri electrice.
Detalii tehnice
| Funcție | Contor de energie |
|---|---|
| Conexiune | ZigBee 3.0 |
| Necesită hub | Da |
| Fir de nul (neutru) | Necesită nul |
| Montaj | Pe șină DIN (tablou) |
| Contact uscat (fără tensiune) | Nu |
| Intrare pentru întrerupător | Nu |
| Alimentare | 230 V AC (rețea) |
| Număr canale | 3 canale |
| Monitorizare energie | Da |
| Rețea electrică | Trifazată |
| Aplicație | NOUS Smart Home |
| Compatibil cu | Amazon Alexa, Google Home, Home Assistant |
| Model | Nous D4Z |
| Tip dispozitiv | Contor inteligent de energie trifazat Zigbee, pentru tablou |
| Conexiune / Protocol | Zigbee 3.0 (IEEE 802.15.4) |
| Gateway necesar | Nous E1, Nous E7 sau alt gateway Zigbee compatibil Tuya, nu este inclus |
| Alimentare / Tensiune | 220–240 V AC fază–nul, 380–415 V AC fază–fază, 50/60 Hz |
| Fir de nul | Necesar (sistem trifazat 3P + N) |
| Domeniu de curent | Până la 120 A (Imax), prin transformatoare de curent cu miez deschis |
| Măsurare | Putere, tensiune, curent și factor de putere pe fiecare fază, energie (kWh), frecvență |
| Comutare | Nu, doar măsoară |
| Material carcasă | PC/ABS (V0) |
| Grad de protecție | IP20, interior |

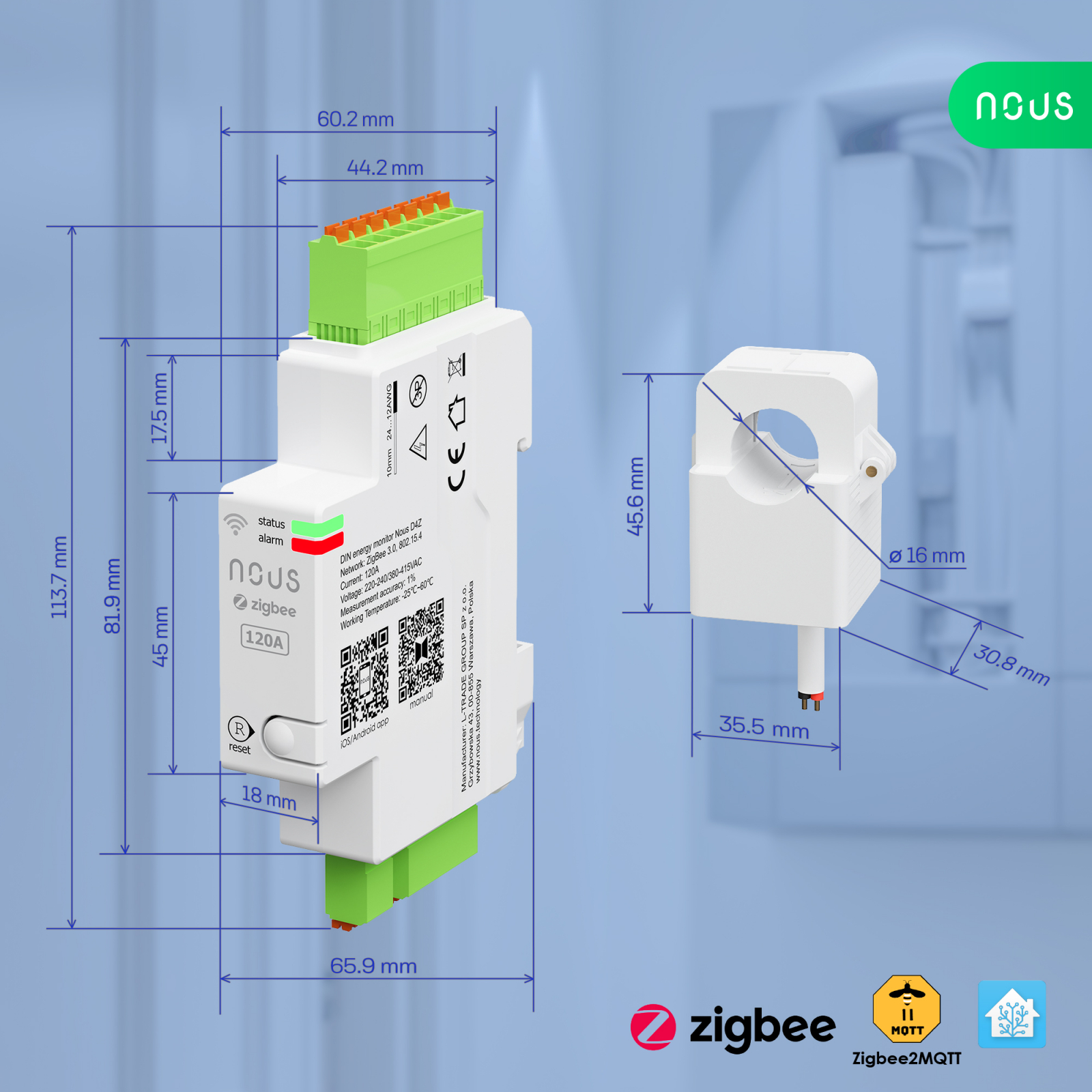

| Montaj | Șină DIN, 18 mm (1 modul), cu clemă de blocare |
| Temperatură de funcționare | -25 … 70 °C |
