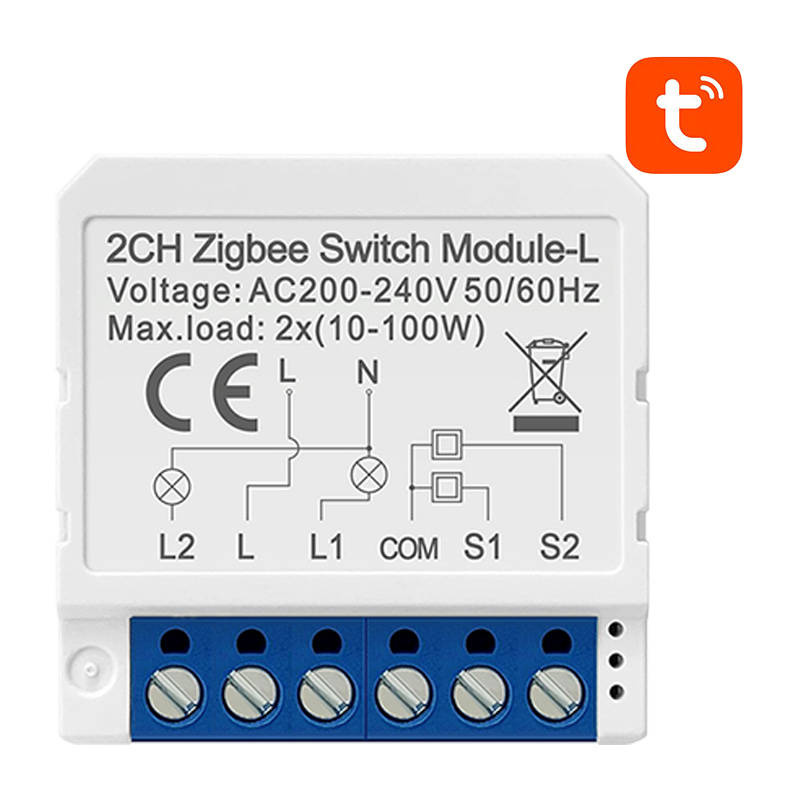

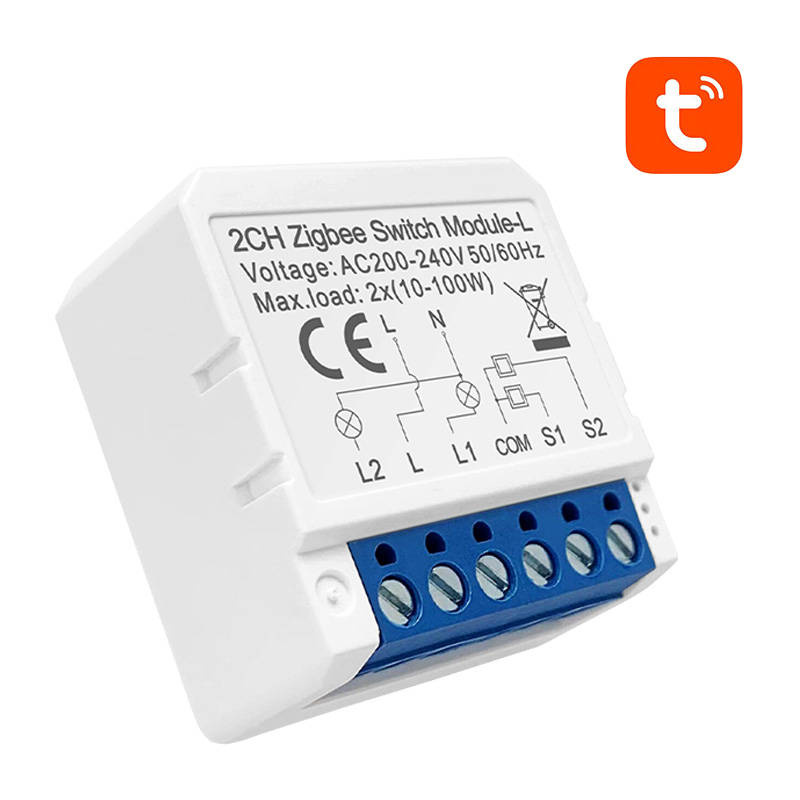

Ai un întrerupător dublu, iar în spatele lui găsești doar trei fire? Avatto LZWSM16-W2 este un releu Zigbee fără nul cu 2 canale, făcut exact pentru această situație. Se leagă pe faza care vine din tablou și pe cele două retururi spre lustră sau spre corpurile de iluminat, fără să tragi un conductor nou.
Trei fire în doză: fază și două retururi
În instalațiile vechi, întrerupătorul dublu primește o singură fază și o trimite, prin cele două clape, pe două circuite. Nulul merge direct la lămpi și nu trece prin doza întrerupătorului. Un releu obișnuit nu are de unde să se alimenteze aici. LZWSM16-W2 își ia energia prin circuitul lămpilor, de aceea se potrivește pe firele existente.
10–100 W pe fiecare canal
Fiindcă se alimentează prin lămpi, releul are un interval de sarcină, nu doar o limită maximă. Pe fiecare canal trebuie să ai între 10 și 100 W de iluminat:
- o lustră cu două circuite de câte 3–4 becuri LED de 6–9 W intră confortabil;
- un singur bec LED de 4–5 W pe un canal e sub minim și poate pâlpâi sau rămâne ușor aprins;
- prizele, boilerele și motoarele nu se leagă la acest modul.
Dacă un canal rămâne sub 10 W, soluția uzuală este un condensator de bypass montat în paralel cu lampa.
Ce rămâne la fel pentru cei din casă
Cele două clape funcționează ca înainte, iar dacă ai o lampă comandată din două locuri, montajul cap-scară se păstrează. În aplicația Tuya / Smart Life fiecare canal primește nume, program și temporizator propriu. Interblocarea împiedică aprinderea simultană a celor două circuite, dacă ai nevoie de asta, iar după o pană de curent releul se întoarce la starea de dinainte.
Pentru montaj, oprește siguranța luminilor din tablou și verifică lipsa tensiunii pe toate cele trei fire. Dacă nu ești sigur care e faza și care sunt retururile, lucrarea trebuie făcută de un electrician autorizat.
Înainte să cumperi
- Ai nevoie de un gateway Zigbee Tuya, de exemplu MOES ZHUB-W.
- Fiecare canal folosit are nevoie de minimum 10 W; verifică puterea becurilor înainte de montaj.
- Pentru o singură lumină există LZWSM16-W1, cu un canal, iar pentru trei circuite LZWSM16-W3.
- Dacă ai totuși nul în doză, ZWSM16-W2 duce câte 5 A pe canal.
Întrebări frecvente
Funcționează cu un întrerupător dublu obișnuit?
Da. Clapele se leagă la intrările modulului și aprind în continuare fiecare circuit.
Ce fac dacă un bec LED mic pâlpâie?
Mărește sarcina pe acel canal peste 10 W sau montează un condensator de bypass la lampă.
Merge fără internet?
Clapele de pe perete merg mereu. Comanda din aplicație are nevoie de gateway și de conexiune la internet.
Ce alte variante fără nul aveți?
Dacă folosești filtrul pentru fir de nul din categoria de relee și module inteligente, le vezi pe toate.
