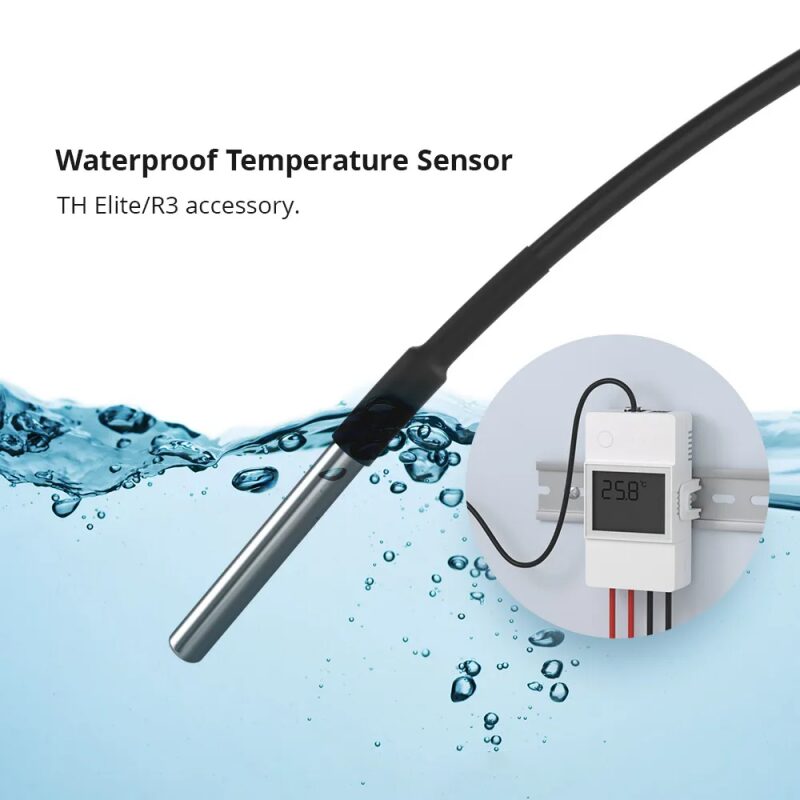

SONOFF DS18B20 cu mufă RJ11 este senzorul de temperatură rezistent la apă pentru generația actuală de relee WiFi SONOFF, TH Origin și TH Elite. Îl folosești când temperatura trebuie citită în apă, în pământ, pe o țeavă sau afară, acolo unde releul nu are voie să stea. Măsoară doar temperatura, între -55 și 125 °C, și transformă releul TH într-un termostat pentru boiler, acvariu, seră sau cablu de încălzire.
Cu ce relee SONOFF funcționează

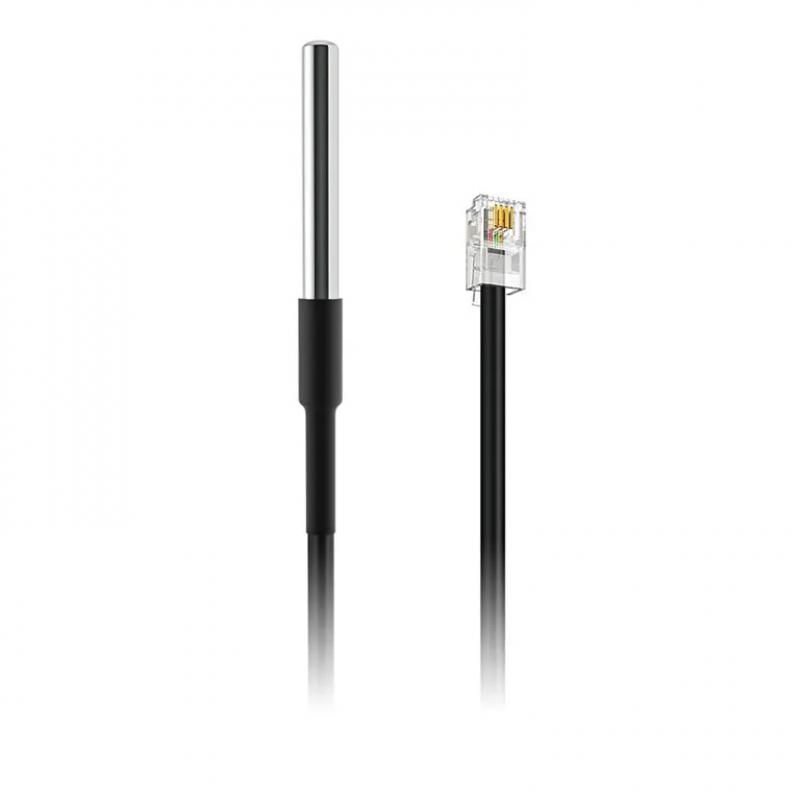

Mufa RJ11 (RJ9 cu 4 contacte) intră direct în portul de senzor al releelor:
- SONOFF TH Origin THR316, de 16 A, și TH Origin THR320, de 20 A;
- SONOFF TH Elite THR316D, de 16 A, și TH Elite THR320D, de 20 A, care afișează pe ecran temperatura citită de senzor.
Releele vechi TH10 și TH16 au mufă jack de 2,5 mm; pentru ele există senzorul DS18B20 cu mufă jack. Senzorul nu are WiFi și nici baterie: se alimentează din releu, iar valorile ajung în aplicația eWeLink prin releu.
Exemple de utilizare
Cablul de 50 cm înseamnă că releul se montează aproape de punctul măsurat. Câteva situații în care montajul acesta compact e exact ce îți trebuie:
- Acvariu: încălzitorul pornește sub 24 °C și se oprește la 26 °C; releul stă pe dulapul acvariului, senzorul în apă.
- Boiler electric: cu senzorul prins pe țeava de apă caldă, releul oprește rezistența la temperatura aleasă de tine. O rezistență de 2 kW consumă circa 9 A, sub limita de 16 A a THR316D.
- Pompă de recirculare: pompa pornește doar când apa din conducta de tur trece de un prag, nu toată ziua.
- Seră sau răsadniță: cu vârful înfipt în pământ, aeroterma sau covorașul de încălzire țin solul peste 10 °C în nopțile reci.
- Butoi cu apă de ploaie sau conductă din curte: cablul de încălzire pornește sub 2 °C, ca să nu înghețe robinetul.
- Ladă sau cameră frigorifică: primești notificare pe telefon dacă temperatura urcă peste limita setată.
- Cameră de fermentare: senzorul prins pe peretele vasului comandă un încălzitor, ca temperatura să rămână constantă.
- Temperatura de afară: cu releul într-o carcasă de protecție SONOFF R2, senzorul scos la umbră pornește încălzirea treptelor sau a jgheaburilor la îngheț.
Cum se montează
- Alegi releul TH potrivit pentru puterea aparatului: 16 A înseamnă până la 3.680 W la 230 V, 20 A până la 4.600 W. Pentru sarcini mai mari, releul comandă un contactor.
- Releul se leagă la 230 V; montajul e bine să-l facă un electrician autorizat.
- Introduci mufa RJ11 a senzorului în portul releului. Conectorul RJ se poate introduce și cu releul alimentat.
- Fixezi vârful: în apă îl scufunzi, pe o țeavă îl prinzi cu o bridă metalică și pui izolație peste, ca să citească apa, nu aerul din jur.
- În eWeLink setezi pragurile de pornire și oprire, notificările și, dacă vrei, programul pe ore.
Aplicația eWeLink și automatizările
În eWeLink vezi temperatura curentă și istoricul, setezi modul de termostat al releului (pornire sub un prag, oprire peste altul) și primești notificări când valoarea iese din interval. Releele TH pot fi comandate și vocal, prin Alexa sau Google Assistant, iar valoarea senzorului poate porni scene cu alte dispozitive SONOFF din casă, de exemplu o priză care pornește un ventilator.

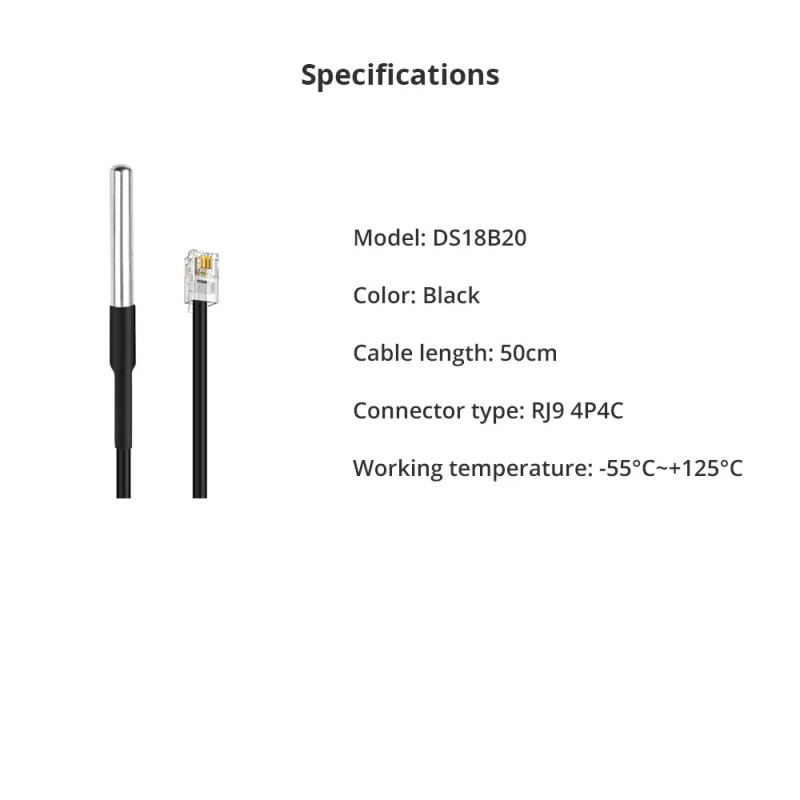

Date tehnice explicate
- -55 … 125 °C: acoperă și o ladă frigorifică, și apa caldă dintr-un boiler.
- ±0,5 °C între -10 și 85 °C: precizie suficientă pentru acvariu, boiler sau seră.
- Rezoluție 9–12 biți: releul primește valoarea în format digital, fără erori de cablu.
- Vârf din oțel inoxidabil, etanș: rezistă în apă și la coroziune; mufa trebuie să rămână la uscat.
- Alimentare 3,0–5,5 V din releu: nu are baterii de schimbat.
- Cablu 50 cm: nu se prelungește cu cablul SONOFF RL560, care e destinat senzorilor THS01, WTS01 și MS01.
Diferența față de ceilalți senzori SONOFF
SONOFF WTS01 e tot rezistent la apă, dar are cablu de 1,5 m, se poate prelungi până la 60 m cu RL560 și măsoară între -40 și 115 °C. SONOFF THS01 măsoară temperatura și umiditatea aerului, nu e pentru apă. Dacă vrei doar să citești temperatura apei fără releu, SONOFF SNZB-02LD are senzor extern cu cablu de 1,5 m și ecran, dar funcționează prin Zigbee, cu un gateway.
Ce nu poate face
- Nu măsoară umiditatea și nu funcționează fără releu TH.
- Nu se potrivește direct în mufa jack a releelor TH10 și TH16.
- Pe un releu TH se conectează un singur senzor.
Înainte să cumperi
- Ai nevoie de un releu TH Origin sau TH Elite; senzorul nu e inclus cu releul.
- Verifică distanța: cu 50 cm de cablu, releul stă lângă acvariu, rezervor sau țeavă. Pentru distanțe mai mari, alege WTS01, cu 1,5 m.
- Pentru aerul din cameră sau din pivniță, cu umiditate, alege THS01.
Întrebări frecvente
Merge cu TH10 sau TH16?
Nu direct, pentru că acestea au mufă jack. Pentru ele alegi senzorul DS18B20 cu mufă jack de 2,5 mm.
Îl pot ține scufundat în apă?
Da, vârful din inox e etanș și rezistă la coroziune. Scufunzi vârful și o parte din cablu; mufa și releul rămân la uscat.
Îl pot folosi la piscină?
Da, pentru temperatura apei. Cu 50 cm de cablu însă, releul ar trebui să stea chiar lângă bazin, într-o carcasă de protecție, așa că la piscină e mai practic WTS01, cu cablu de 1,5 m și posibilitate de prelungire.
Care e diferența față de WTS01?
DS18B20 RJ11 măsoară de la -55 la 125 °C și are cablu de 50 cm. WTS01 măsoară de la -40 la 115 °C și are cablu de 1,5 m, care se poate prelungi.
Pot conecta senzorul cu releul pornit?
Da, mufa RJ se poate conecta și cu releul alimentat.
Arată temperatura și pe releu?
Da, pe releele TH Elite cu ecran, THR316D și THR320D. Pe TH Origin o vezi doar în aplicație.
Ce alți senzori de temperatură aveți?
Restul senzorilor, cu fir sau wireless, sunt în pagina cu senzori de temperatură și umiditate.
