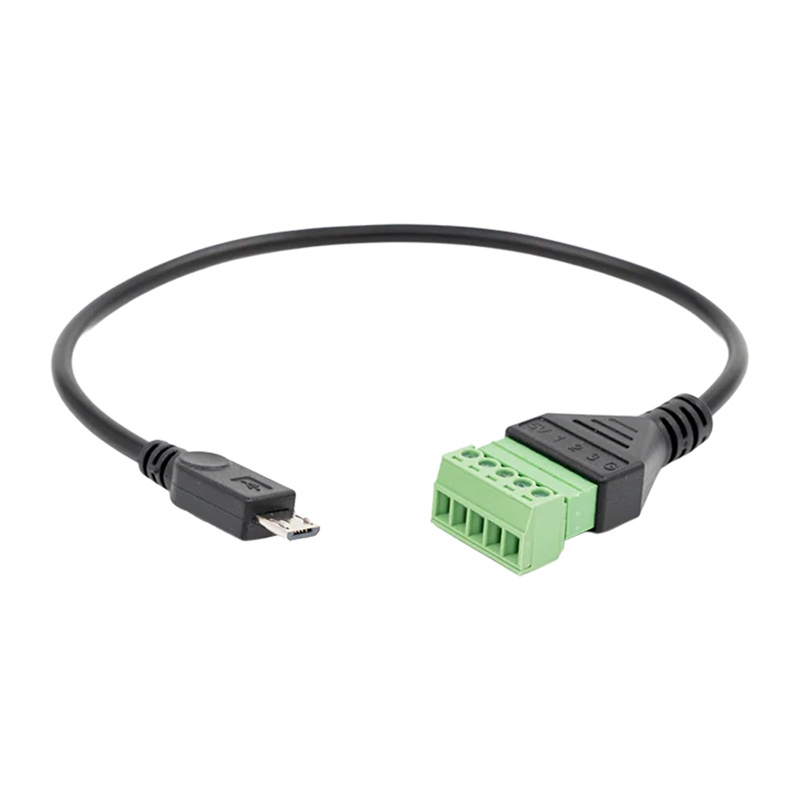

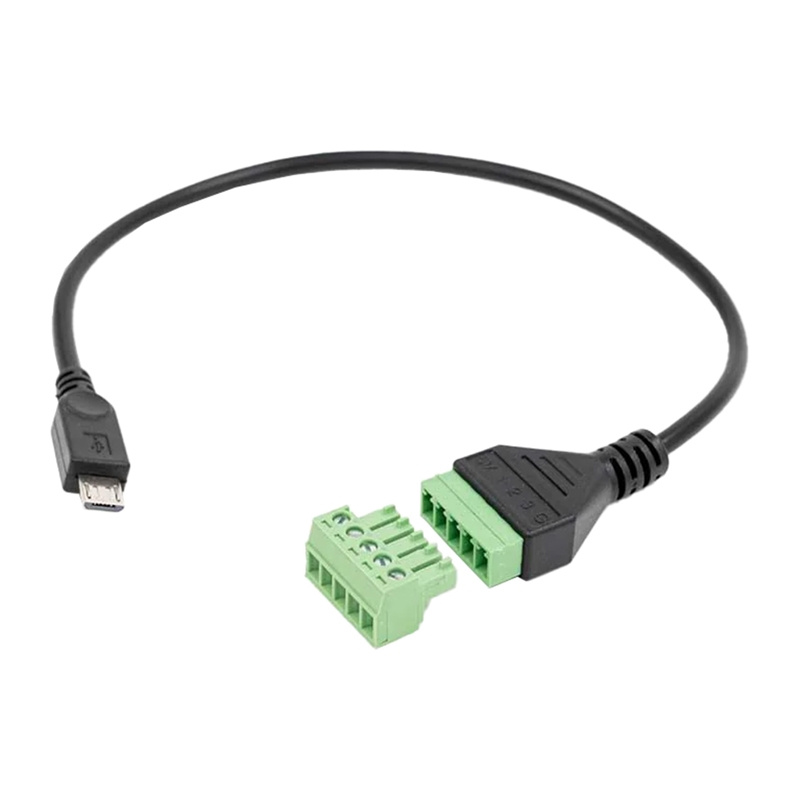

Modul Shelly 5-Terminal Add-on pentru The Pill, 5 borne cu șurub: 5 V, GND și 3 intrări/ieșiri, pentru sonde și add-on-uri

Ce legi la el

IO1 acceptă sonde DS18B20, un DHT22, o intrare analogică de 0–2,5 V sau un semnal digital. IO2 și IO3 sunt intrări sau ieșiri digitale de 3,3 V, pentru contacte reed, butoane, plutitori, LED-uri sau buzzere. Borna de 5 V alimentează senzorii.

Baza pentru celelalte add-on-uri

Shelly confirmă că Analog 0–30 V Add-on și SSR Add-on se conectează la The Pill numai prin 5-Terminal Add-on.

Date tehnice

Modulul are 44 × 23 × 10 mm, 23 g și cablu de 24 cm și funcționează între 0 și 40 °C.

Înainte să cumperi

• Nu funcționează singur: are nevoie de The Pill by Shelly.
• Intrarea analogică directă e doar de 0–2,5 V; pentru 0–30 V adaugă Analog Add-on.
• Sondele cu fire libere, ca Shelly DS18B20, se leagă pe bornele 5 V, IO1 și GND.

Întrebări frecvente

Am nevoie de el pentru SSR Add-on?

Da. SSR Add-on și Analog Add-on se montează doar prin 5-Terminal Add-on.

Pot lega o sondă DS18B20 cu fire?

Da, pe bornele 5 V, IO1 și GND.
