La ce folosește
Controlerele Shelly pentru benzi LED și unele module au intrări de comandă DC, la tensiunea sursei de 12 sau 24 V. Dacă vrei să le comanzi de la un întrerupător obișnuit din perete, care comută 230 V, ai nevoie de un decuplor: el primește faza comutată de 230 V și dă la ieșire un semnal DC sigur, separat galvanic printr-un optocuplor.
Ce nu face
Decuplorul nu alimentează și nu comandă direct benzi LED, motoare sau alte sarcini. Ieșirea lui are maximum 2,4 mA și declanșează doar intrarea controlerului Shelly.
Cu ce se folosește
Producătorul îl recomandă pentru Shelly Plus RGBW PM (intrările I1–I4), Shelly Pro RGBWW PM (SW1–SW5), Shelly Plus Uni și Shelly Plus Add-On (intrarea digitală). Varianta cu 1 canal ajunge pentru o singură intrare, de exemplu la Plus Add-On.
Montaj și date tehnice

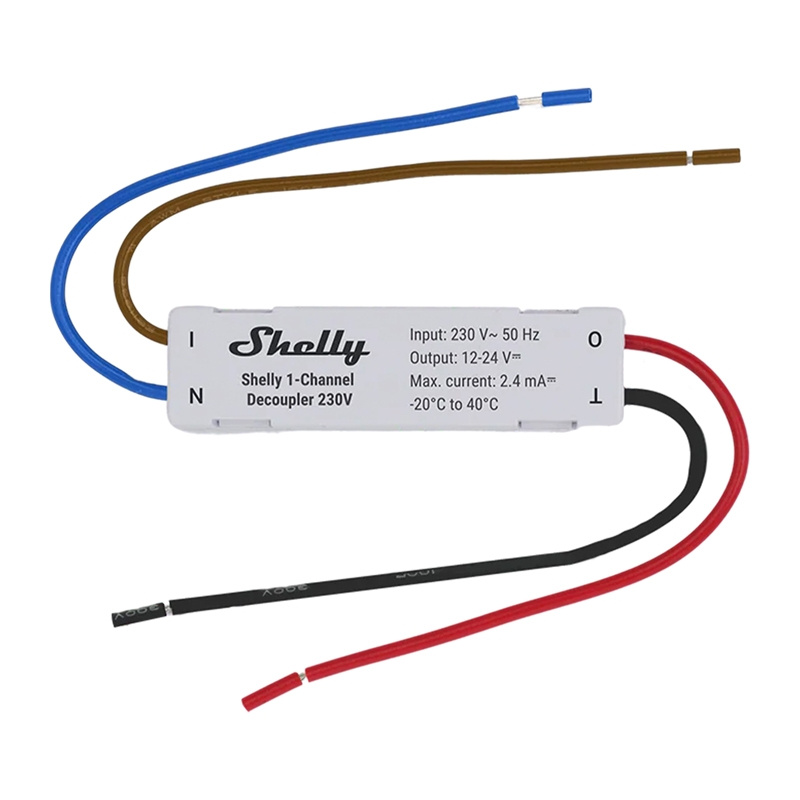

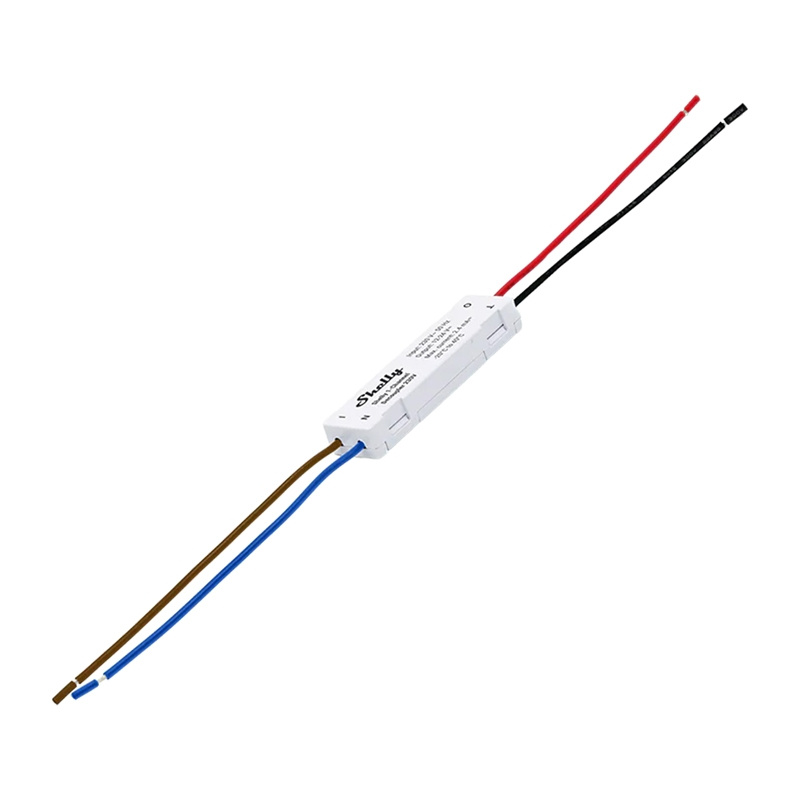

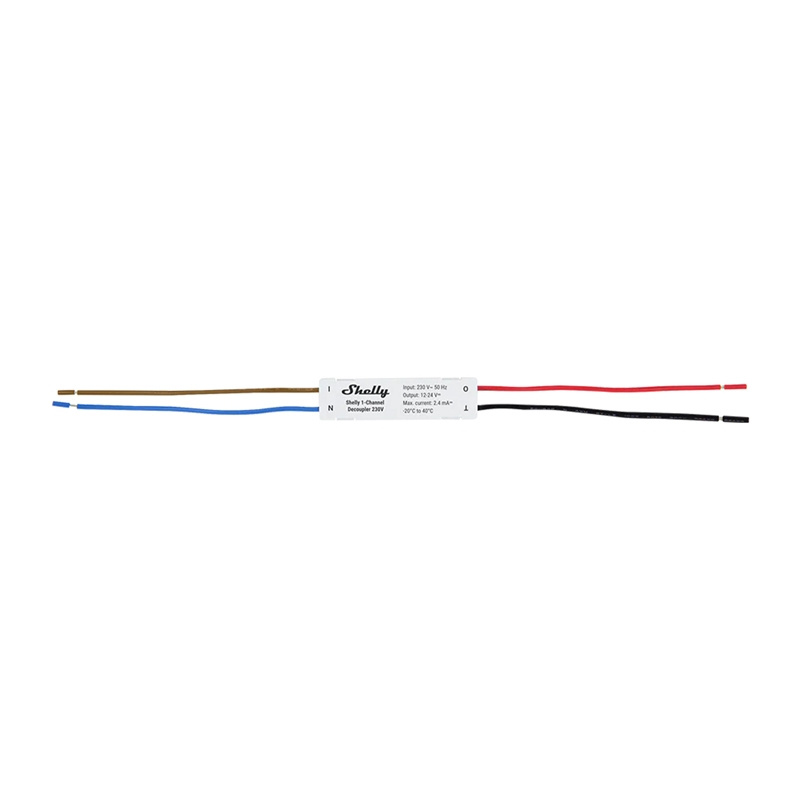

Se montează în doză sau lângă controler. Faza comutată de la întrerupător sau senzor intră pe firul maro, neutrul pe cel albastru, firul roșu merge la intrarea DC a Shelly, iar cel negru la masa (GND) sursei de 12/24 V. Firele au 80 mm. Consumul e sub 0,6 W, dimensiunile sunt 48 × 13 × 7 mm, greutatea 14 g, iar temperatura de lucru 0…40 °C.
Înainte să cumperi
- Montajul se face de un electrician, cu tensiunea oprită.
- Ai nevoie de nul (N) la locul de montaj.
- Releele Shelly de 230 V nu au nevoie de decuplor: intrările lor primesc direct 230 V.
- Pentru mai multe intrări, vezi decuplorul cu 4 canale.
Întrebări frecvente
Pot aprinde o bandă LED direct cu decuplorul?
Nu. Decuplorul transmite doar semnalul către controlerul Shelly; controlerul aprinde banda.
Merge cu orice Shelly?
E făcut pentru intrările DC ale Shelly Plus RGBW PM, Pro RGBWW PM, Plus Uni și Plus Add-On.
Ce alte accesorii pentru relee și module aveți?
Toate sunt grupate în categoria accesorii pentru module și relee smart.
