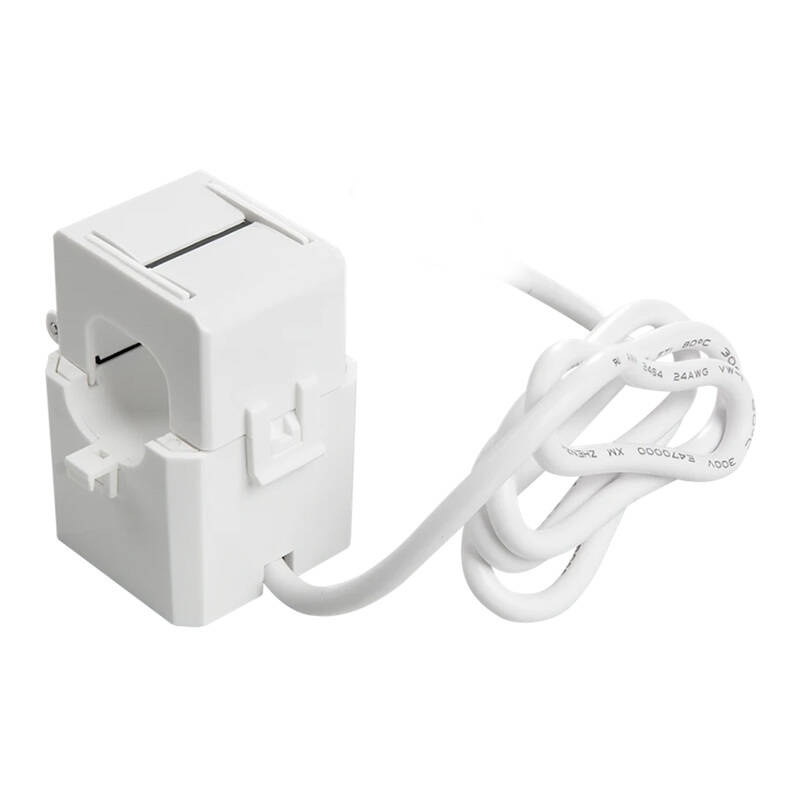

Transformator de curent Shelly 50 A cu clemă deschisă, pentru contorul Shelly EM (Gen1), fereastră 11 mm, cablu 60 cm

Pentru ce contor e

Shelly are două transformatoare de 50 A, care nu sunt interschimbabile. Acesta este modelul pentru Shelly EM (Gen1), contorul cu 2 canale pe o fază. Producătorul precizează că nu se potrivește cu Shelly Pro EM-50, Pro 3EM, EM Gen3 și EM Gen4, care folosesc o clemă nouă, cu conector.

Cum se montează

Deschizi clema și o închizi în jurul unui singur conductor: faza sau nulul circuitului pe care vrei să-l măsori, nu tot cablul. Nu trebuie să tai sau să deconectezi conductorul. Capetele cablului se leagă la bornele contorului Shelly EM, iar în aplicație alegi tipul clemei pentru fiecare canal.

Date tehnice

Curentul nominal este de 50 A, iar fereastra are 11 mm diametru, deci nu încap cabluri foarte groase. Cablul are 60 cm. Curentul secundar nominal este de 16,67 mA, precizia de 1%, rezistența de sarcină de 20 Ω, iar tensiunea de încercare a izolației de 3000 V AC.

Înainte să cumperi

• Verifică modelul contorului: clema e doar pentru Shelly EM Gen1.
• Peste 50 A citirea devine imprecisă; pentru curenți mai mari există clema de 120 A.
• Montajul în tablou se face de un electrician.

Întrebări frecvente

Merge cu Shelly EM Mini Gen4?

Nu. Contoarele Shelly noi folosesc alte transformatoare; de exemplu Shelly EM Mini Gen4 are măsurarea integrată.

Trebuie să deconectez firul?

Nu. Clema are miez deschis și se închide în jurul conductorului.
