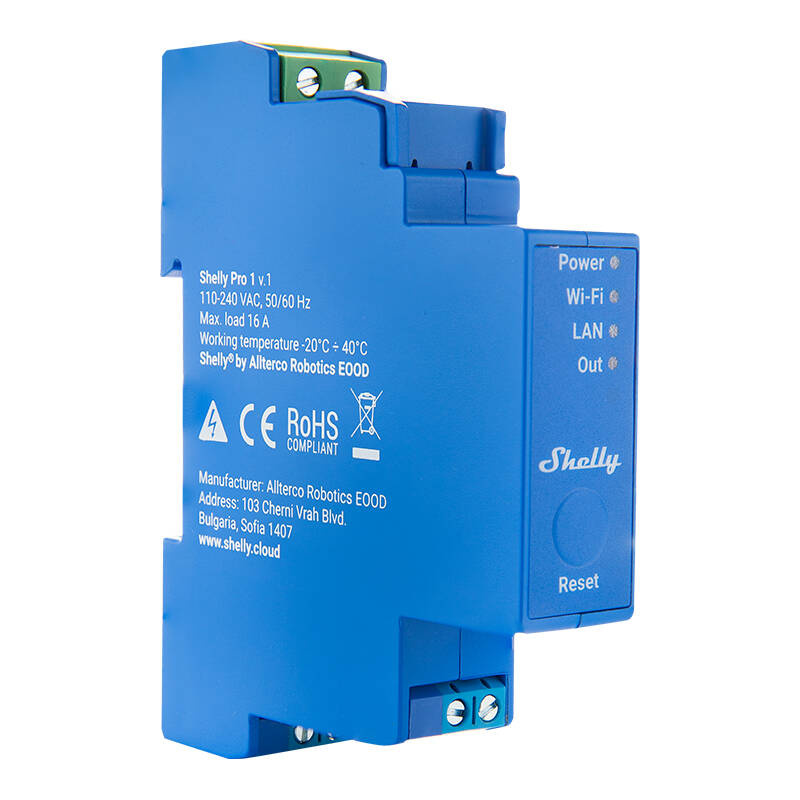

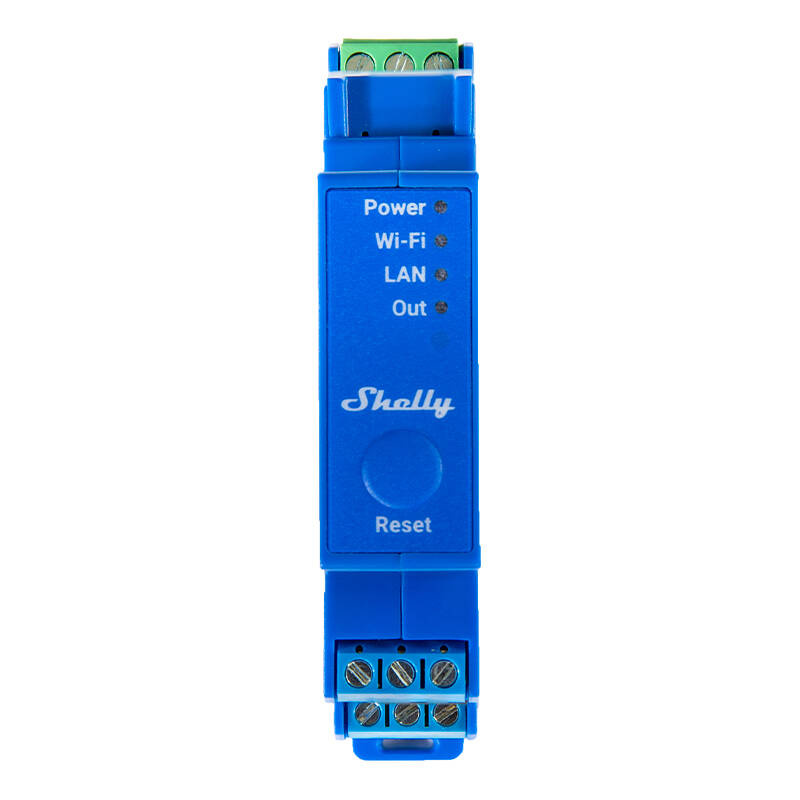

Shelly Pro 1 este un releu smart pe șină DIN cu un singur canal de 16 A și cu contact uscat, făcut pentru cine vrea automatizarea în tablou, nu împrăștiată prin dozele din pereți. Are port Ethernet, WiFi și Bluetooth, deci rămâne accesibil chiar și într-un tablou metalic, unde semnalul radio slăbește.
Un contact liber de potențial, montat lângă siguranțe

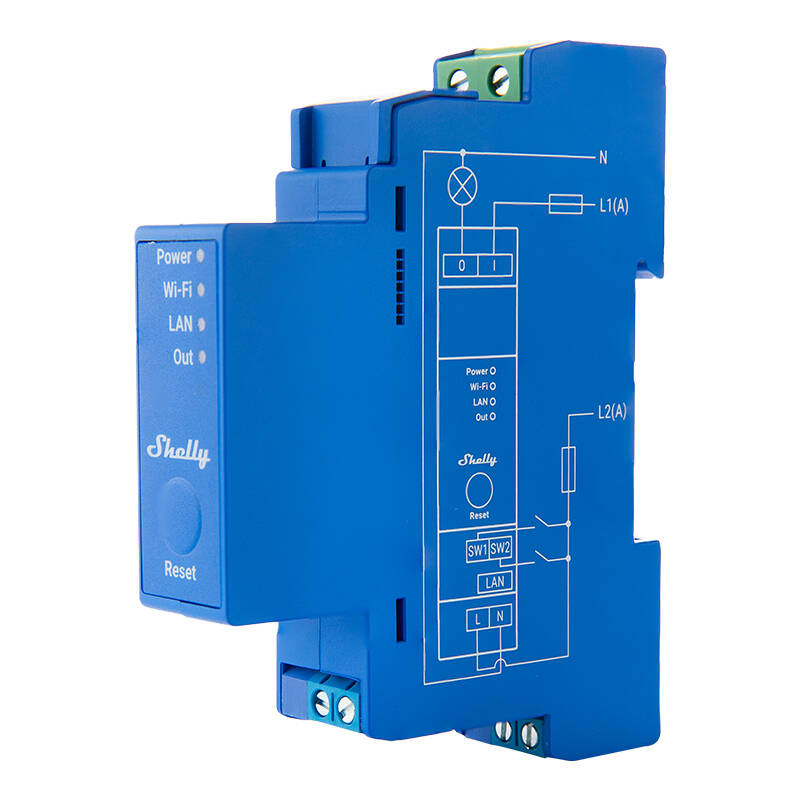

Releul se alimentează pe bornele L și N, dar contactul de ieșire nu primește tensiune de la el. Tu decizi ce trece prin contact: faza unui circuit de 230 V, semnalul de comandă al unei centrale sau circuitul bobinei unui contactor. De aceea îl folosești acolo unde nu poți lega un releu cu ieșire sub tensiune, de exemplu la bornele de termostat ale centralei.
Ce comanzi cu el din tablou
- centrala termică, pe bornele pentru termostatul de cameră, cu programe din aplicație;
- un contactor pentru un consumator mare, de exemplu un boiler trifazat sau o pompă de piscină;
- iluminatul exterior sau de pe scară, cu pornire la apus;
- pompa de recirculare a apei calde, pe un orar fix.
Cele două intrări SW1 și SW2 primesc un întrerupător sau un buton de pe perete, deci comanda manuală rămâne și când internetul lipsește. Pe contact pot trece până la 16 A, adică aproximativ 3680 W la 230 V.
Cablu LAN pentru tablourile închise
Ușa metalică a tabloului și șirul de siguranțe din jur pot face WiFi-ul instabil. La Shelly Pro 1 tragi un cablu de rețea până în tablou și ai o conexiune fixă. Funcționează local, prin MQTT, HTTP, scripturi și programe, are integrare oficială în Home Assistant și merge cu Alexa, Google Home și SmartThings. Dacă ai mai multe module Pro, un Shelly LAN Switch pe aceeași șină le leagă pe toate la un singur cablu.
Montajul se face cu siguranța generală coborâtă. Legăturile din tablou sunt treaba unui electrician autorizat, mai ales când pe contact ajunge o altă sursă decât cea a releului.
Înainte să cumperi
- Releul are nevoie de nul în tablou pentru propria alimentare; în tablou nulul există aproape mereu.
- Nu măsoară consumul. Pentru un boiler pe care vrei să-l urmărești în kWh ia Shelly Pro 1PM.
- Pentru două circuite separate, cu contacte uscate, există Shelly Pro 2.
Întrebări frecvente
Pot lega centrala termică la Shelly Pro 1?
Da. Contactul uscat se leagă pe bornele de termostat ale centralei, exact ca un termostat clasic cu fir.
Merge dacă pică internetul?
Da. Programele se execută în releu, iar întrerupătorul legat la SW1 comandă ieșirea direct. Lipsește doar controlul din afara casei.
Pot comanda un boiler de 3000 W?
Da, 3000 W la 230 V înseamnă circa 13 A, sub limita de 16 A. Peste 3500 W e mai sigur să comanzi un contactor.
Unde găsesc alte module pentru tablou?
Siguranțe smart, contoare și relee pe șină sunt grupate în dispozitivele pentru tablouri electrice.
