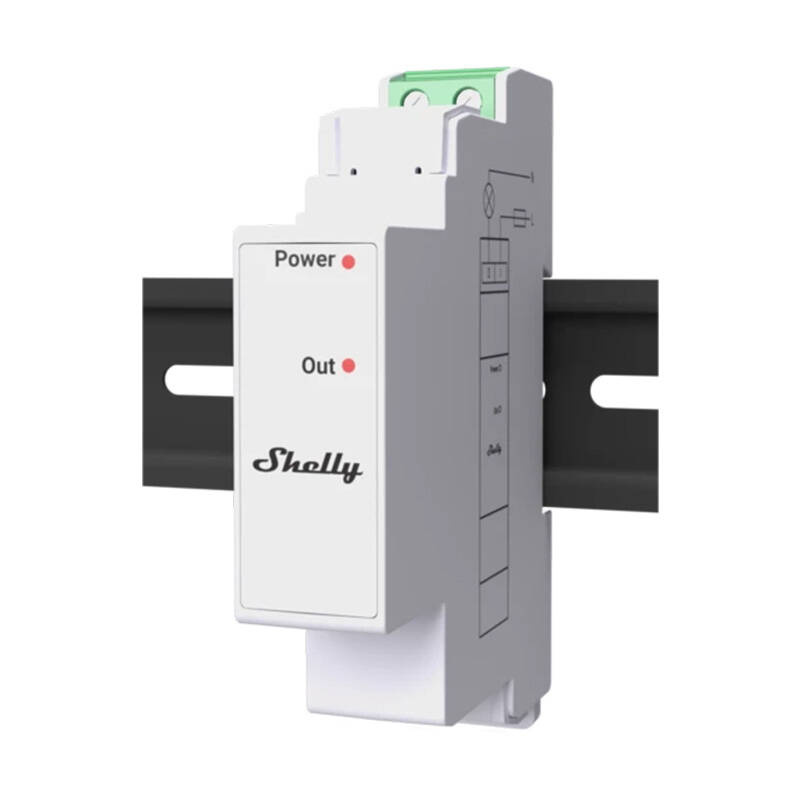

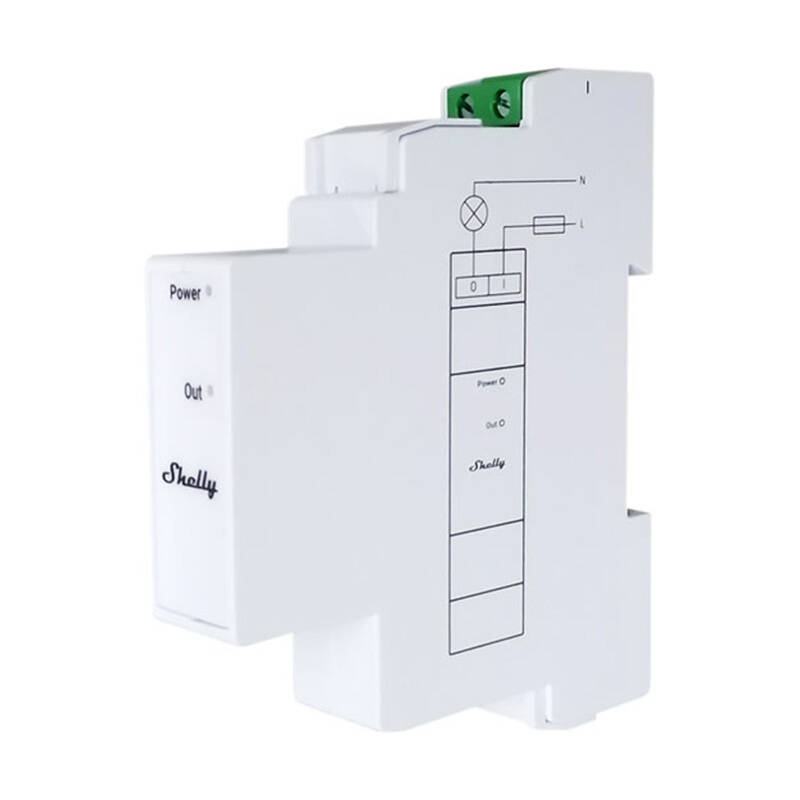

Shelly Pro 3EM Switch Add-on este un modul cu releu pentru contorul Shelly Pro 3EM. Contorul în sine doar măsoară; nu are nicio ieșire cu care să comande ceva. Add-on-ul se prinde pe el, pe șina DIN, și îi dă un contact de comandă, astfel încât deciziile luate pe baza consumului să se transforme direct în acțiune în tablou.
Ce adaugă contorului
Modulul primește alimentarea de la Pro 3EM, la 3,3 V și 12 V DC, și apare în aplicație ca o ieșire a contorului. Nu are WiFi propriu și nu se folosește separat: comunicarea trece prin contor, pe WiFi sau pe cablu de rețea. Contactul e izolat galvanic, deci fără tensiune venită din modul, și comută până la 2 A la 240 V AC sau la 30 V DC.
Comanda unui contactor, nu a consumatorului
2 A sunt suficienți pentru bobina unui contactor sau pentru o intrare de comandă, nu pentru un boiler legat direct. Schema obișnuită: Add-on-ul închide circuitul bobinei, iar contactorul comută consumatorul mare, monofazat sau trifazat. Exemple în care e folosit:
- surplus fotovoltaic: când contorul vede energie injectată în rețea, pornește boilerul sau o rezistență de încălzire;
- limitarea puterii: când consumul total se apropie de limita branșamentului, oprește un consumator care poate aștepta, de exemplu încărcarea mașinii;
- tarif orar: pornește pompa de căldură sau acumulatorul doar în intervalele mai ieftine;
- semnal către o pompă de căldură care are intrare de comandă externă.
Automatizarea funcționează în contor
Regulile se fac din aplicația Shelly sau prin scripturile contorului, cu praguri de putere pe fază sau pe total. Pentru că totul funcționează local, comanda merge și când internetul cade. Senzorul intern de temperatură al modulului protejează montajul din tablou.
Atât contorul, cât și contactorul comandat stau în tabloul general. Lucrarea se face cu alimentarea oprită, de către un electrician autorizat, care alege contactorul potrivit pentru sarcină.
Înainte să cumperi
- Funcționează numai împreună cu un contor Shelly Pro 3EM, de exemplu Pro 3EM-3CT63 sau Pro 3EM 120 A.
- Pentru consumatori de peste 2 A ai nevoie de un contactor separat.
- Dacă vrei să comanzi direct un consumator de până la 16 A, un releu ca Shelly Pro 1 poate primi comanda de la contor prin rețea.
Întrebări frecvente
Merge cu Shelly 3EM-63 Gen3 sau alte contoare?
Nu. Producătorul îl indică doar pentru contoarele din seria Shelly Pro 3EM.
Pot lega boilerul direct la el?
Nu. Contactul duce maximum 2 A; boilerul se leagă printr-un contactor.
Are nevoie de alimentare separată?
Nu, se alimentează din contorul pe care e montat.
Unde găsesc contactoare și alte module pentru tablou?
Uită-te în dispozitive pentru tablouri electrice, unde sunt grupate contoarele, releele și siguranțele smart.
